Ensemble d'automatisation pour portes sectionnelles GfA Elektromaten avec accessoires

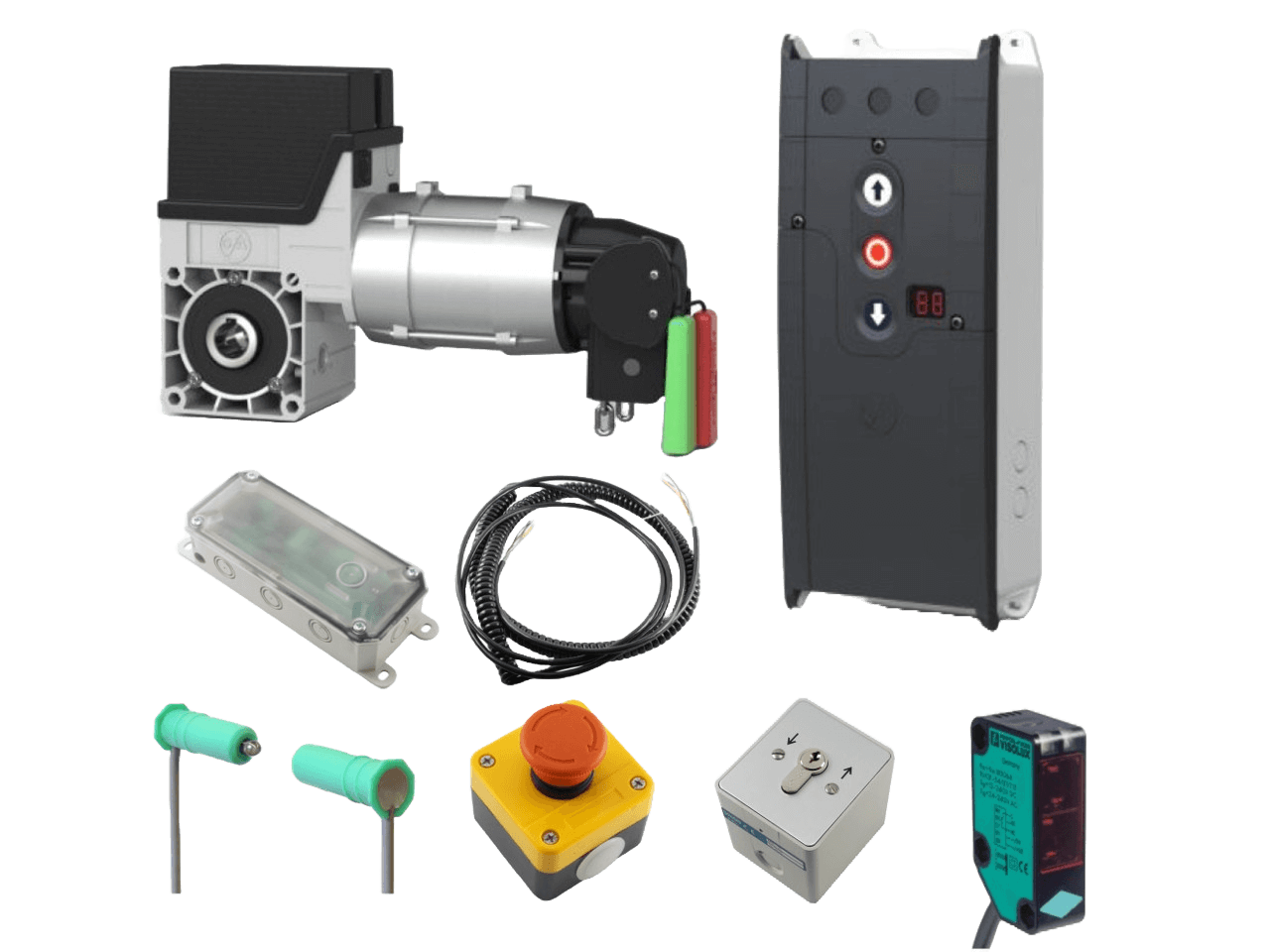

Ensemble pour l'automatisation des portes sectionnelles industrielles, contient: moteur GfA Elektromaten SE9.24-25.40 SK DES, Relais de sécurité de porte TS970 GfA Elektromaten avec prise CEE, câbles moteur 5m, support de couple, interrupteur à clé Orion APB 1-2T, arrêt d'urgence, FRABA VITECTOR Transmetteur optique + récepteur, coffret électrique IP65 avec LED d'état pour OSE, cordon spiralé 5x0,25mm², cellule photoélectrique fiable avec une portée de 7m

Description:

Le kit d’automatisation pour portes industrielles sectionnelles (par ex. les usines, les entrepôts, les centres logistiques, etc.) contient tous les composants nécessaires pour l’automatisation de l’ouverture et la fermeture des postes. L’ensemble des composants est composé d’articles de marques connues comme GfA Elektromaten, FRABA VITECTOR, Orion, etc. Pour des informations détaillées de tous les composants, comme les fiches techniques, les instructions d’utilisation, etc. cliquez sur l’onglet des composants ci-dessus.
Le kit contient :
Le coffret de commande pour portes GfA Elektromaten TS 970 avec un câble réseau de raccordement de 0,7m et prise CEE 3N~400V (5 pôles)
- Classe de protection : IP54
- contrôleur à 3 boutons intégré pour commandes HAUT-STOP-BAS
- réglage des paramètres par des sélecteurs rotatifs
- Paramétrage par le sélecteur à affichage digital
- contacts de relais indépendants et programmables pour par ex. feux de signalisation ou unités de déblocage rampe
- Modes de fonctionnement: mode attente ou mode auto-maintiens / mode automatique
- Détection automatique du type de barre palpeuse de sécurité (signal optique FRABA VITECTOR, signal résistif 8k2 ou contact NF 1k2 avec test)
- Fermeture automatique par minuterie
- Position ouverte intermédiaire réglable, par ex. demi-ouvert, position de ventilation
GfA Elektromaten SE 9.24 SK DES motorisation pour portes sectionnelles avec un couple de sortie de 90Nm et une vitesse de sortie 24 rpm est une motorisation pour les portes sectionnelles à contrepoids.
- Installé normalement dans l’arbre de la porte.
- Avec fin de course numérique, pas besoin de redéfinir les paramètres après une panne de courants
- Chaîne d'urgence pour fonctionnement manuel avec opérateur rapide de chaîne à main
- Poids max. de la porte 4000 N
- Tension d’alimentation 3~230V/400V
Les accessoires incluent un câble de connexion d’une longueur 5m pour raccorder la motorisation au coffret de commandes, ainsi qu’un support de couple pour le montage de l'opérateur sur la porte.
Cellule photoélectrique reflex universelle pour la protection sans contact de l'ouverture des portes
- Portée jusqu’à 9m
- Tension d’alimentation universelle AC 24 à 240V, DC 12 à 220V
- Câble de raccordement 2m
- Sortie de relais (signal inverseur)
Barres palpeuses optiques (OSE) pour la protection dans la porte en mode automatique.
- Type FRABA VITECTOR OSE
- Emetteur (câble de 10.5m) et récepteur (câble de 0.5m) inclus dans le kit
- Pour connexion directe au coffret de commandes des portes GfA TS970
Accessoires pour le raccordement des barres palpeuses de l’arbre de la porte au coffret de commandes.
- Boîte de jonction avec bornier diagnostique pour afficher le mode de fonctionnement du bord de sécurité.
- Câble spirale 5x0.25 mm² avec une extension max. de 3,5m.
- Un interrupteur d'arrêt d'urgence pour installation en surface
- Un interrupteur à clé avec 2 sorties d'impulsion OUVERTURE-FERMETURE pour l’ouverture de la porte de l'extérieur.
